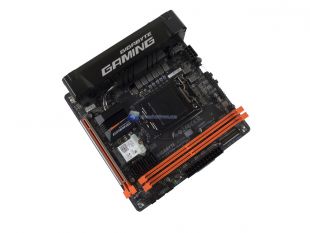

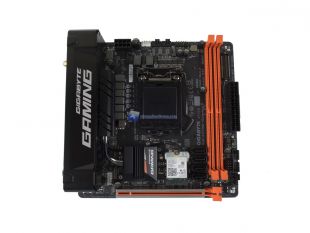

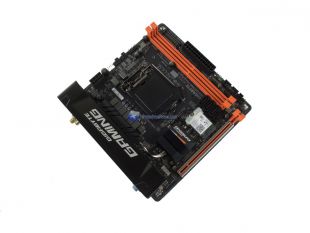

Una volta estratta dalla confezione e dalle protezioni abbiamo dinanzi a noi la piccola GIGABYTE Z270N-Gaming 5. Scheda madre in formato ITX con dimensioni di 170 x 170 mm. Il design richiama subito la serie SOC Force di GIGABYTE, come precedentemente anticipato. Serie di schede madri dedicata agli amanti dell’Overclock vista la componentistica e le caratteristiche intrinseche. La GIGABYTE Z270N-Gaming 5 è la prima scheda madre in formato ITX della gamma SOC Force anche se non direttamente esplicato nel nome del prodotto. L’aspetto, seppur banale, che lascia intuire tutto ciò è appunto la colorazione. Classico schema di colori Nero/Arancione della suddetta serie. GIGABYTE per la serie Z270 ha in parte aggiornato la nomenclatura di tale serie trasformando il SOC (SuperOverclocked) in Gaming (visto che tale aggettivo è ormai all’apice dei prodotti odierni). Infatti la sorella maggiore di cui vi accennavamo non è più chiamata Z270X-SOC Force ma Z270X-Gaming Force. Sinceramente che sia SOC o Gaming Force a noi cambia poco perché vi mostreremo a breve come GIGABYTE ha mantenuto in vita e in progresso la componentistica al Top di tale famosa e valida serie.

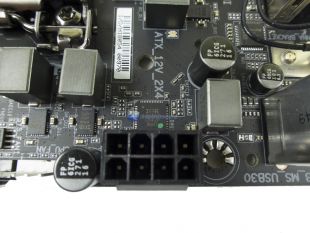

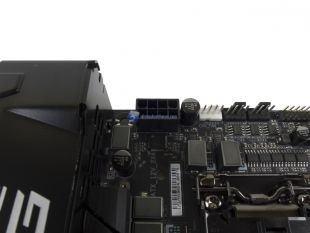

La GIGABYTE Z270N-Gaming 5 come una vera scheda madre ATX con caratteristiche da Overclock mantiene i classici connettori da 8 Pin EPS.

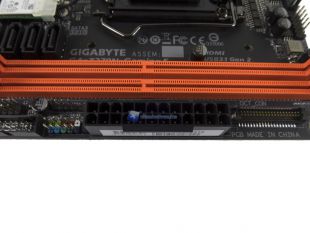

E 24 Pin ATX per la corretta alimentazione e gestione delle fasi.

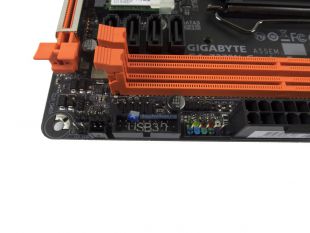

Possiamo osservare al solito vicino il connettore 24 Pin (lato sinistro) l’Header USB 3.0, quello per le connessioni frontali del case e dell’Header per l’illuminazione RGB in modalità Demo.

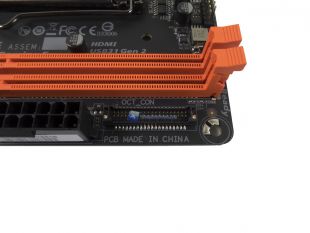

A destra invece abbiamo la prima prova dell’animo Overclokable della GIGABYTE Z270N-Gaming 5 ovvero l’Header proprietario per collegare il modulo/PCB OC Touch Panel. PCB venduto/fornito a parte per avere il massimo e diretto controllo della scheda madre nel caso voleste cimentarvi in qualche sessione di OC più spinta. Infatti parliamo di un PCB dotato dei principali tasti per il controllo del Voltaggio, valore BCLK, punti di misurazione e altro della scheda madre.

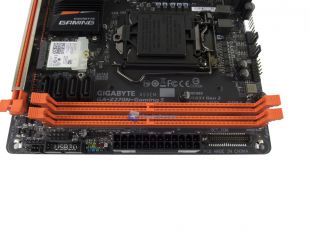

Procedendo e essendo una scheda madre in formato ITX, dunque con dimensioni del formato notevolmente ridotte, abbiamo due soli slot per RAM DDR4 con supporto certificato fino a 4266 MHz.

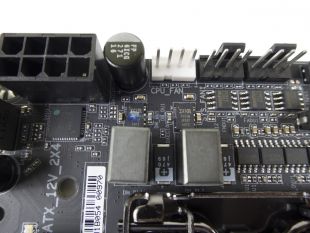

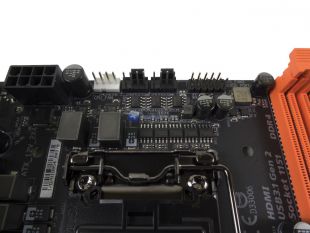

Ruotando nuovamente il PCB della scheda madre osserviamo nella parte superiore vicino il connettore 8 Pin EPS ben tre Header per Fan di cui quello di colore bianco per la ventola o la pompa del dissipatore della CPU.

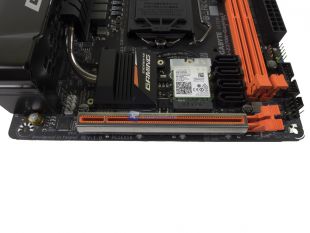

Nella parte inferiore del PCB invece abbiamo il singolo slot PCI-E con il rinforzo.

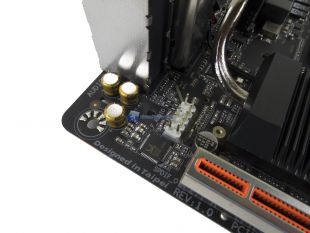

Nell’angolo sinistro possiamo osservare il piccolo circuito audio che caratterizza la scheda madre.

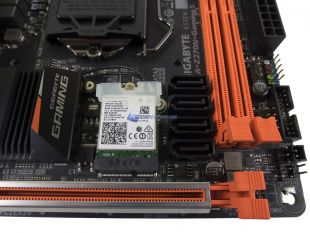

Poco più sopra lo slot PCI-E troviamo le quattro porte SATA (purtroppo ancora in questa scomoda e obsoleta posizione) e accanto queste la scheda Mini-PCI Intel per il WiFi Dual Band 802.11ac più modulo Bluetooth 4.2.

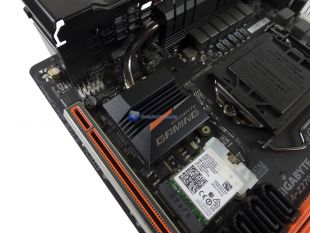

Nel lato sinistro la scheda WiFi possiamo iniziare ad osservare il dissipatore di forma quadrata con un buon design e scritta GIGABYYTE Gaming adibito alla dissipazione del PCH Z270.

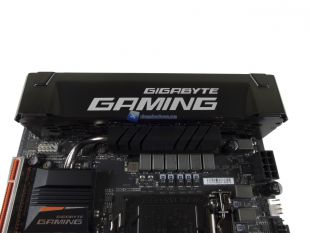

Tale scritta la ritroviamo anche sulla cover in metallo che sovrasta le porte I/O della scheda madre. Possiamo sicuramente dire che la GIGABYTE Z270N-Gaming 5 è la prima scheda madre in formato ITX ad adottare una cover in metallo per le porte e uscite. Quindi dettagli e qualità della componentistica nel complesso sicuramente alta. Cover che ovviamente potrete rimuovere, svitando due viti poste nel lato inferiore del PCB, nel caso non vi piacesse ma ne dubitiamo. Da tale angolazione possiamo notare anche la singola heatpipe in rame nickelato che va a convergere nel secondo heatsink adibito alla dissipazione delle fasi di alimentazioni principali.

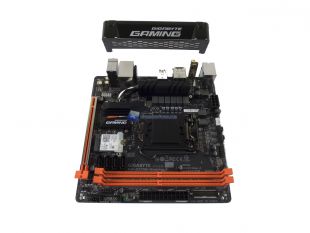

Dettaglio della rimozione della cover in metallo come dicevamo.

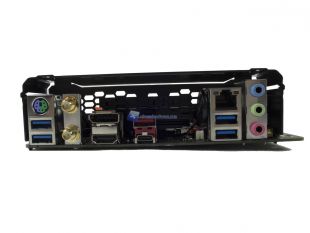

Trovandoci a parlare di porte e uscite della scheda madre vi riportiamo l’elenco completo di quelle disponibili:

• 1x PS/2 per Mouse/Tastiera
• 1 x DisplayPort
• 1 x HDMI
• 1 x USB 3.1 Gen 2 Type-A (colore Rosso)
• 1x USB Type C con supporto USB 3.1
• 4 x USB 3.1 Gen 1 ports
• 1 x RJ-45
• 2 x ingressi SMA antenna 2T2R
• 3x Jack Audio

Dotazione valida per una scheda madre in formato ITX con doti da Overlock.

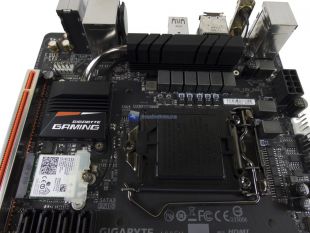

Avendo rimosso la cover possiamo dare uno sguardo da più vicino anche al circuito di alimentazione della GIGABYTE Z270N-Gaming 5.

Per fare ciò ci basterà come sempre rimuovere a seguire anche le viti che tengono in sede l’heatsink CPU+PCH.

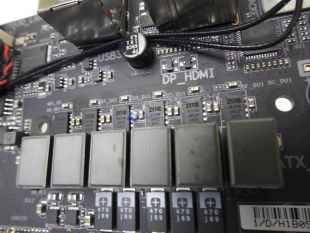

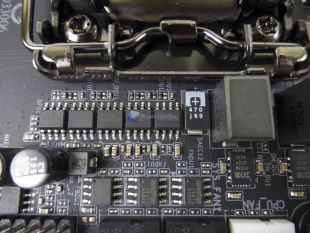

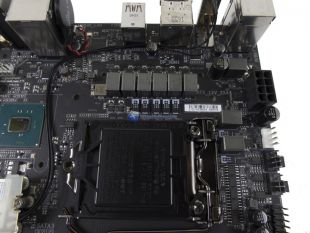

Avvicinandoci possiamo osservare meglio nonché confermare la bontà del circuito di alimentazione della piccola GIGABYTE Z270N-Gaming 5. Questa come dicevamo si caratterizza per un circuito di alimentazione a 8 fasi digitali di produzione IR (International Rectifier) che a loro volta sono gestite da un controller sempre digitale PWM IR 35201. I MOSFET impiegati sono dei IR 3553M e da 40°. Non mancano le onnipresenti bobine con nuclei in ferrite, questa volta non serigrafate con alcun logo.

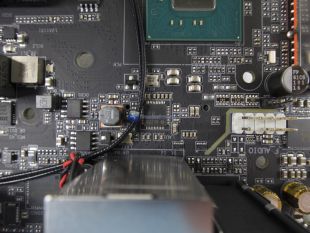

Dettaglio controller.

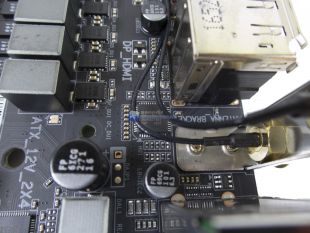

Dettaglio regolatori di voltaggio Richtek RT9018B

Possiamo dunque ben comprendere come la piccola GIGABYTE Z270N-Gaming 5 sia ben corazzata e pronta per le vostre sessioni di OC.

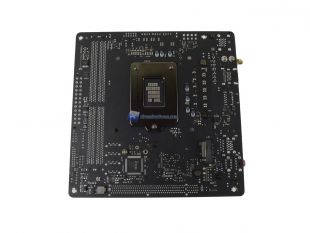

Ora prima di passare al dettaglio di altri chip e componenti presenti sulla scheda madre vi mostriamo il retro del PCB.

In quanto possiamo osservare lo slot M.2 che ci permetterà di installare SSD in formato M.2 anche NVMe in standard 2260 e 2280.

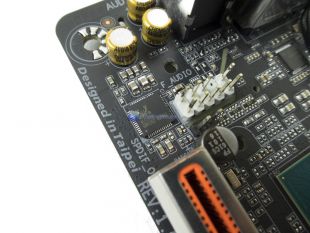

Chip Audio Realtek ALC1220

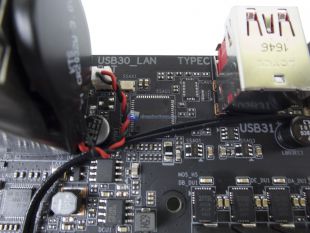

Chip ASMedia ASM2142 Bus USB 3.1

Chip rete Intel I219V

Chip ASMedia ASM1442K per uscite digitali.

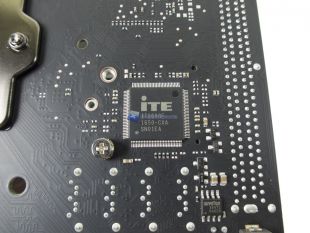

Chip ITE IT8686E per i sensori di Temperatura e controllo.

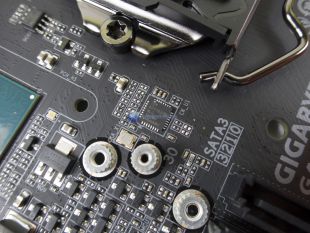

Chip controllo BCLK IDT 6V41630BNLG

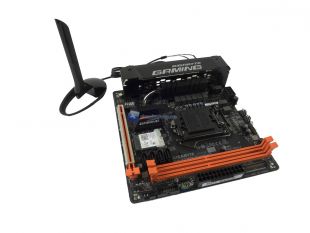

Infine prima di proseguire con la recensione vi riportiamo uno scatto della GIGABYTE Z270N-Gaming 5 con relativa antenna WiFi Dual Band inclusa nel bundle.
